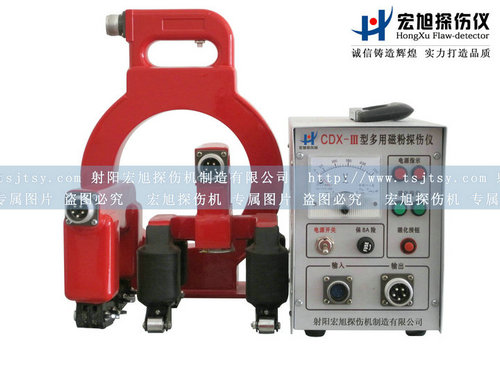

CDX-3多用探傷儀是攜帶式機種專用于對壓力容器、高壓管道焊縫和大型工件應力集中區的局部探傷，它的特點是輕小，可以到現場乃至高空進行探傷作業；我廠生產的攜帶式探傷儀，可配備各種探頭，兼?zhèn)鋽y帶式探傷儀的所有功能。

CDX-3多用探傷儀是具有多種磁化方式的磁粉探傷設備。儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。是最近推出的新產品，它除具有便攜式機種的一切優點，還具有移動機種的部分長處，擴展了用途，簡化了操作。該機型屬于非接觸式超小型檢測儀器。具有交流旋轉磁場、磁軛等多種磁化方式。是一種簡單可靠、輕便、實用而高效的便攜式多功能探傷儀。可配A、D、Ec、O四種型號探頭（隨機配A，D，E四種探頭）。

1、馬蹄式探頭（A型）：它可以對各種角焊縫，大型工件的內外角進行探傷；

2、電磁軛探頭（D型）：它配有活關節，可以對曲面、平面工件進行探傷；

3、旋轉磁場探頭（Ec型）：它可以對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位探傷，可檢查工件表面全方位的缺陷和傷痕；

4、磁環式線圈（O型）：它可以滿足所有工件能放入線圈的周向裂紋的探傷，用它來檢測工件的疲勞痕（疲勞痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。

總之，該儀器是多種探傷儀的組合體，功能與應用范圍廣，尤其應用于不允許通電起弧的表面零件探傷。

儀器采用隔離變壓器向探頭提供36V電源,低電壓輸出,安全可靠,工作壽命長。具有體積小,重量輕,提升力大,活關節可調等特點。適用于船體、壓力容器、管道、橋梁、球罐、平板等制造業對平焊逢和角焊逢進行整體或局部探傷。也可攜帶到車間,實驗室和工作場地進行現場探傷。

二、主要枝術指標

1、提升力：

（1）旋轉磁場探頭：≥17kg；

（2）電磁軛探頭（代活關節）： ≥AC 6.5kg；

（3）馬蹄式探頭： ≥7kg；

（4）磁環式線圈： 2000AT；

2、探頭極距：

（1）旋轉磁場探頭：100mm；

（2）電磁軛探頭：0—255mm可調；

（3）馬蹄式探頭：0—160mm可調；

（4）磁環式線圈：Φ120 mm范圍；

3、探頭工作電壓：AC 36V×2；DC 8V；

4、探頭工作電流：約8—12A；

5、電源電壓：AC 220V±10%  50Hz；

6、靈敏度：可清晰顯示（30/100）A型標準片上刻槽；

7、外型尺寸：280×135×190mm；

8、重量：主機重8.5kg；旋轉磁場探頭重3.3 kg；電磁軛探頭重2.6kg；馬蹄式探頭重2kg；磁環線圈重2.6kg。

三、電路原理

該探傷儀的電路原理圖,圖中F為保護主電路變壓器的保險絲,V1為雙向可控硅作為無觸點開關, C1、R1為主電路吸收回路,L1、L2、L3、L4為探頭線圈,T1為該儀器的主變壓器,它將220V交流電壓降為2×36V的安全電壓,提供探頭所需的工作電源,面板上的V6、V7為電源指示燈，V8、V9為旋轉磁場或電磁軛的充磁指示燈, S1為“電源”開關， S3為“充磁”按鈕開關； H1為探頭照明燈, ,V為220V電壓指示表, T2為電源控制變壓器，電源輸出的12V電壓,提供繼電器J1、J2的吸合電壓,當按下“充磁”按鈕開關S3時，繼電器J2吸合，觸發電路和雙向可控硅V1導通，主電路工作,T1的付邊輸出2×36V電壓，若用A、D型探頭，則只用了主變壓器的一組36V電壓，這時向探頭提供一路交流磁化電流；若用Ec型探頭，由于C2的移相,使兩路輸出激磁電流的相位差約90度,從而在探頭兩組線圈中形成一定相位差的交流磁場,即旋轉磁場。當用探頭去檢測工件時,被探工件平面上各個方向缺陷都能產生漏磁通吸附磁粉,清晰地顯示缺陷狀態,所以說,旋轉磁場探傷儀對工件探傷能全方位清晰顯示缺陷的位置和大小。

四、操作使用

1、CDX-3多用探傷儀的面板說明：

S1—電源開關； V6、V7—電源指示燈；F—電源保險絲；  V—電壓表；V8、V9—充磁電流指示燈；X1—電源輸入插座（三芯航空插座）；X2—電流輸出插座（五芯航空插座）；

2、將電源電纜的圓形插頭插入儀器“電源輸入”的三芯插座內,電源電纜的另一頭插入交流220V的電網配電板插座內,打開電源開關S1,電源指示燈V6、V7亮,整機電源接通。

3、將探頭電纜上的五芯插頭插入探傷儀“輸出”的五芯插座內；

4、探頭磁極面應和被探工件表面接觸,方可按動手把上的“充磁”按鈕S3,這時“充磁指示”燈V8、V9亮,表明被探工件已被磁化；

5、手持探頭對準貼有試片（或試塊）的工件，噴灑磁懸液。按下探頭上的按鈕開關，工件被磁化，試片上的裂紋磁痕能清晰顯示；

6、旋轉磁場探頭的四磁極與工件接觸的最佳氣隙約0.5～1mm，調整探頭上的滾輪支架夾角，可改變旋轉磁場探頭對工件的氣隙大小，氣隙調的過小行走不便，調的過大又可能影響靈敏度；現有些機型改進為固定式無需調整。

7、儀器面板上的旋鈕開關切勿在充磁時調整，否則易損壞器件；

8、做旋轉磁場探頭吸力試驗時，鐵板必須平整，四只滾輪滾動自如；做電磁軛探頭吸力試驗時，也應將活動關節螺釘放松，保證二磁極緊貼試塊表面；做馬蹄探頭吸力試驗時，應有和探頭面吻合的特殊試塊，做磁環試驗時，線圈內應放入工件充磁，感覺是否有吸力；（磁環不宜空載，否則電流太大易燒主變壓器及元器件）。

9、探頭的轉動部分須定期注入少量潤滑油 ；

10、探傷儀為斷續工作制。如使用過程中發生過熱，應停止工作一段時間，待冷卻后方可再次使用。

11、在探頭離開被探工件表面時，應及時松開探頭手把上的按鈕開關，防止空載時電源過大而損壞儀器。

12、儀器停用時,應關斷電源開關S1,在電網配電板上撥下儀器電纜插頭。

五、注意事項

1、儀器到用戶手里，開箱后，應首先通讀使用說明書1－2遍，基本撐握儀器原理，使用方法，接著按照裝箱單檢查設備附件是否安全，再檢查儀器是否完好，量好電網配電板的電壓是否為220V，一切檢查無誤后，再插電源插頭，打開電源開關K1，電源指示ZD3燈亮，說明儀器正常。

2、探頭應和被探工件接觸時（不充許空載通電）探頭上的開關K2才才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險線和可控硅，或燒壞探頭線圈。

3、探頭靈敏度的檢驗，在正式探傷前，首先是檢驗探傷靈敏度，將（30/100）A型標準試片置于被探工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探傷儀探頭移動使試片置在探頭中心部位、按探頭上的K3開關，通電磁化噴灑磁懸液在標準試片上顯示清晰，則表明探傷靈敏度各磁懸液的配制均符合要求。

六、故障檢修

1、電源指示燈不亮:可能是指示燈損壞或電源開關故障或。

2、保險絲熔斷:安裝在面板上的保險絲,是聯接在T1、T2變壓器的初級,如果變壓器初級有較大電流分量或初、次級匝間短路,都可能導致保險絲熔斷。

3、按動充磁按鈕，無磁化電流輸出：可能是雙向可控硅損壞或保險絲熔斷或觸發斷電器J2沒有吸合造成。

4、如故障較大、自行修理有困難時,請和本廠聯系,服務熱線：0515-82354499或手機13962042555。在接到電話后會給你一個滿意的答復,幫您排除故障。

七、設備成套性
