線圈法磁化磁場的考量
磁粉探傷機或磁粉探傷儀(以下簡稱探傷機）磁場的軸向分量隨離開線圈中點的軸向距離的增大而減小，探傷機在對長工件磁化時，磁場減小到一定程度就不能滿足檢測要求，因此，探傷機線圈磁化時，存在一個能滿足檢測要求的有效磁化區，這個區域一般可延伸出線圈的兩端各一個線圈半徑長度。長度超出這個區域的工件需分段磁化。
探傷機線圈磁場的軸向分量在線圈的橫截面分布是不均勻的，線圈內壁處最大，軸心線上最小，隨離開軸線距離的增大而增大。為使工件能得到最大程度的磁化，可使工件貼近線圈內壁磁化。
探傷機線圈磁場在線圈橫截面上分布不均勻，在其軸線附近變化較為平緩，靠近內壁變化增大，尤其是徑向分量在內壁端口處變化急劇,這種變化對工件磁化的均勻性會帶來困難，當工件各個部位要求有相同的檢測靈敏度，即要求磁化均勻時，工件應與線圈同軸放置。

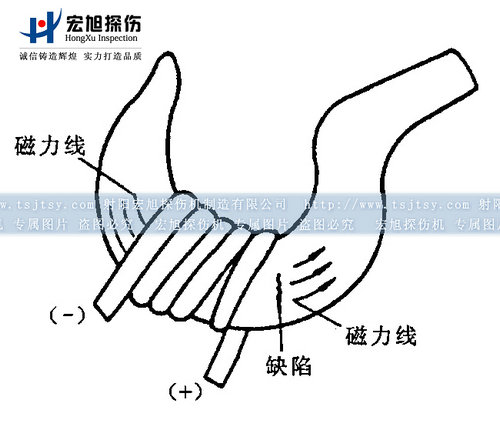

探傷機線圈法縱向磁化是一種方便、高效的磁化方法，對中小工件的整體磁化非常適用，對軸類工件中最具有危險性的橫向缺陷的檢測靈敏度很髙。對于大型工件或形狀不規則的工件，在不能采用固定線圈進行縱向磁化時，也可以在工件上纏繞電纜，形成螺線管線圈，磁化時，也能產生沿工件軸線方向的磁化。這種方法也稱為繞電纜方法，圖1-1所示是利用繞電纜法對吊鉤的檢査。
圖（1-1）繞電纜縱向磁化
這種方法效率較低，只應用于一些數量較小的特殊工件。
